Bakreni toplotni izmenjevalec cevi

Bakreni toplotni izmenjevalec cevi

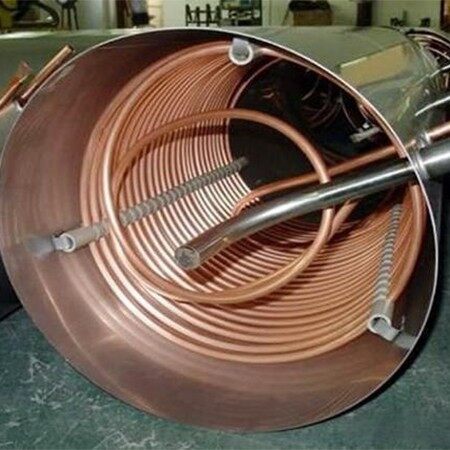

A Bakreni toplotni izmenjevalec cevije vrsta naprave za prenos toplote, ki kot osnovni element za izmenjavo toplote uporablja zavita (spiralno rana) bakrene cevi. Deluje tako, da olajša prenos toplote med dvema tekočinama-ena, ki tečeta znotraj navitih bakrenih cevi, in drugim, ki obdaja zunanjost tuljav (ali obratno), pri čemer izkorišča visoko toplotno prevodnost bakra, da se poveča učinkovitost.





Premer cevi (mm)	Φ12.7	Φ16	Φ19	Φ22	Φ28
Debelina (mm)	0.7/0.8	0.8/1	0.8/1	0.8/1	1/1.2
Višina (mm)	Prilagojeno v skladu z risbami
Dolžina (mm)	Prilagojeno v skladu z risbami
Zunanji premer tuljave (mm)	Prilagojeno v skladu z risbami
tekstura materiala	baker
oblika	Prilagojeno v skladu z risbami
izdelava	Svetlo žarjenje



Baker brez zlitine	Kemična sestava		Temperament	Mehanske lastnosti
				Natezna trdnost	Raztezanje	Velikost zrnja
	Cu%	P%
C12200	99.9	0.015-0.040	O50	Večji ali enak 245 MPa	-	-
			O60	Večji ali enak 205 MPa	Večji od ali enako 40%	-







Visoka učinkovitost prenosa toplote: Izjemna toplotna prevodnost bakra zagotavlja hitro in učinkovito izmenjavo toplote med obema tekočinama, ki v tem pogledu presega številne druge kovine (npr. Aluminij ali jeklo).

Kompaktna zasnova: Zavita struktura omogoča, da se v majhen prostor nabije veliko površino, da se prenos toplote zapakira, zaradi česar je idealen za aplikacije z omejeno namestitveno sobo (npr. Hladilne enote, majhni industrijski sistemi).

Izboljšana turbulenca: Zavita oblika spodbuja turbulentni pretok tekočin (zlasti znotraj cevi), kar zmanjšuje toplotno odpornost in izboljša prenos toplote v primerjavi z ravnimi cevmi, kjer je tok lahko bolj laminarni.

Korozijska odpornost: Baker se seveda upira koroziji v mnogih okoljih (npr. Vodni sistemi ali blagimi kemičnimi rešitvami), ki razširja življenjsko dobo izmenjevalnika z minimalnim vzdrževanjem.

Podrežljivost: Bakrena duktilnost omogoča, da se cevi zlahka oblikujejo v tesne, konsistentne tuljave med proizvodnjo, kar zagotavlja enakomerne zmogljivosti na celotni površini toplote.

Lahka: V primerjavi s težjimi kovinami, kot je jeklo, bakrene tuljave zmanjšujejo skupno težo toplotnega izmenjevalnika, poenostavijo namestitev in zmanjšajo zahteve konstrukcijske obremenitve.





Za turbulentni pretok v navitih ceveh je porazdelitev koeficienta toplote okoli oboda cevi v bistvu neenakomerna.

Neenakomernost povzroča nehomogenost hitrosti pretoka in temperaturne porazdelitve, kar lahko povzroči prenos toplote iz notranjega na zunanjo generiko.

So pokazali, da je povprečno Nusseltovo število za zavito cev večje kot pri ravni cevi, koeficient prenosa toplote pa se je povečal tudi z zmanjšanjem razmerja premera premera tuljave (D_tuljava/d).

Poročali, da imajo naviti cevi boljši koeficienti prenosa toplote in porazdelitve časa bivanja, zato so bile uporabljene v kompaktnih toplotnih izmenjevalnikih.

Prav tako je uporaba pretoka in spiralnih tuljav v toplotnih izmenjevalnikih in reaktorjih posledica večjih koeficientov prenosa toplote in mase z ozko porazdelitvijo časa bivanja in kompaktne strukture.
